Räkkikaapin esittely

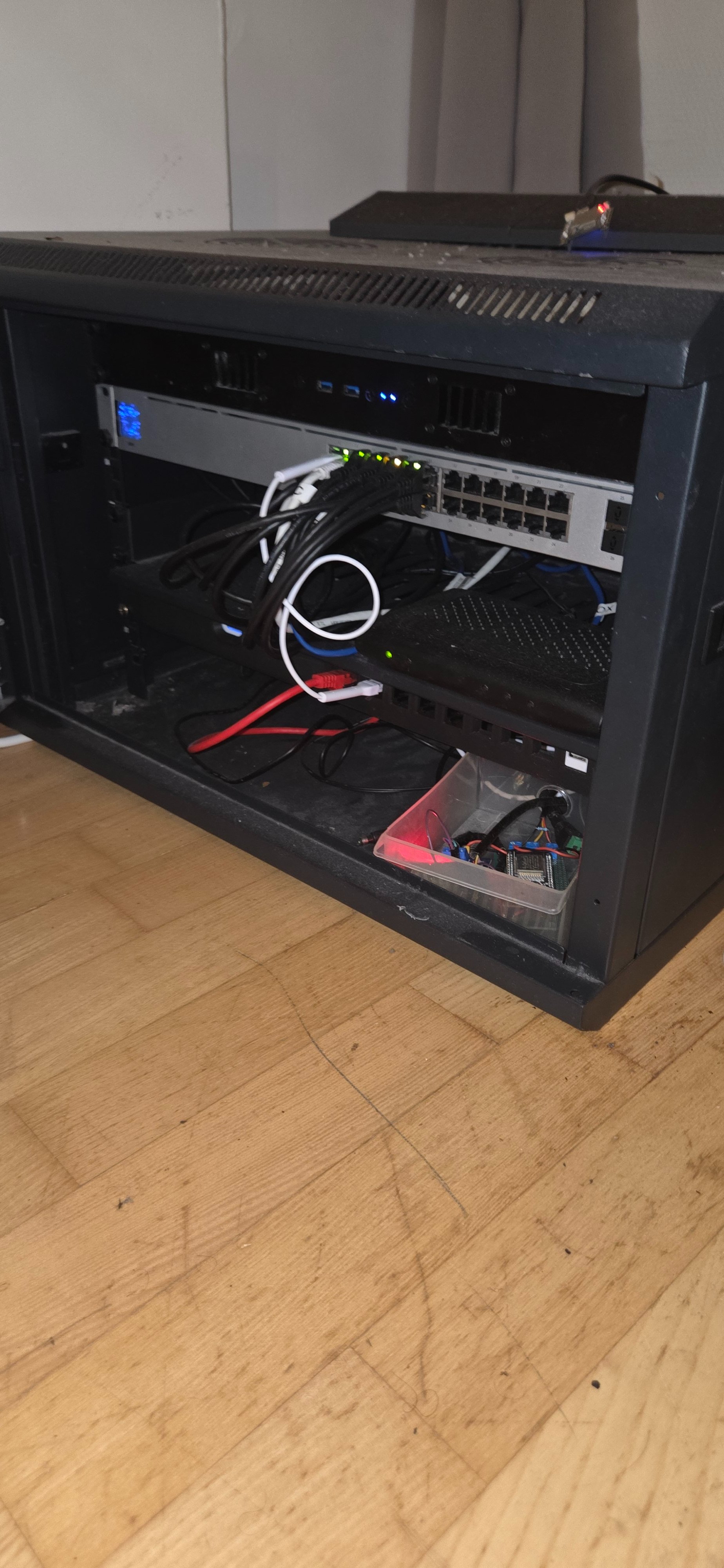

Ajattelin aluksi esitellä oman räkkikaappini, joka sijaitsee olohuoneemme nurkassa. Kaappi on 12U korkea ja varusteltu seuraavasti:- Pohjalla: Pari virtamuuntajaa sekä ESP32-mikrokontrolleri, joka hoitaa katossa olevien tuulettimien automaatiota.
- 1U: UniFi Cloud Gateway Ultra (UCG-Ultra) -reititin.
- Hyllyllä: HDHomeRun Expand -verkkodigiboksi.
- Seuraavana: Tyhjä hylly (tulevaisuuden laajennuksille).
- Toiseksi ylin U: UniFi USW-24-G2 hallittava 24-porttinen kytkin.

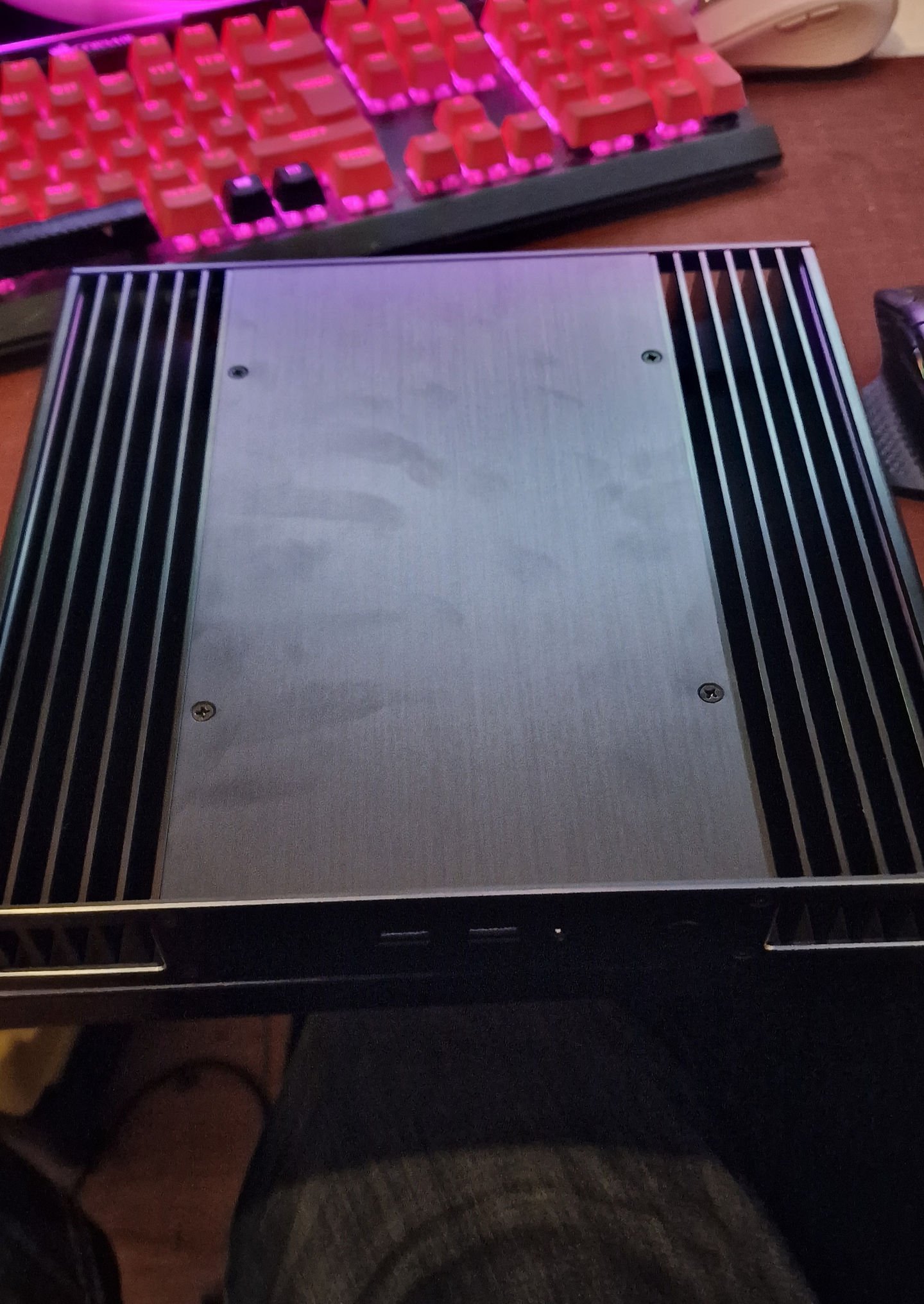

- Ylin U: Intel NUC (NUC8i5BEK) asennettuna täysin passiivijäähdytteiseen koteloon.
Intel NUC:n speksit ja tallennustila
- Prosessori & muisti: Intel Core i5-8259U (4C/8T), 2x 16 GB DDR4 2400 MHz.
- 500 GB 2.5" SSD: Boot-osiolle sekä osalle Docker- ja LXC-konteista.
- 1 TB NVMe SSD: Lopuille Docker-konteille ja virtuaalikoneiden levykuville.
- 1 TB USB-C-levy: Varmuuskopiointia varten.
Käyttöjärjestelmä ja palvelut
Koneessa pyörii "MOS"-käyttöjärjestelmä, joka on uusi avoimen lähdekoodin NAS-käyttöjärjestelmä. Tällä hetkellä pystyssä on:- Yksi Devuan LXC-kontti kaikenlaiseen kehitystyöhön.
- Kaksi Ubuntu-virtuaalikonetta:
- Toisessa on noin 40 eri omaa Docker-konttia.
- Toisessa pyörii Pterodactyl-paneelin (Pterodactyl Panel) testinode pelipalvelinten hostaukseen.
- Kuusi muuta Docker-konttia, muun muassa: MQTT, Home Assistant (Beta), Pi-hole, AdGuard Home ja Technitium DNS.
Jäähdytys ja automaatio
Kaapin katossa on kaksi Noctuan 120 mm tietokonetuuletinta puhaltamassa lämmintä ilmaa ulos. Tuulettimia ohjaa pohjalla oleva ESP32, joka saa lämpötilatiedot kolmesta Dallas-anturista sekä NUC:n suorittimen lämpötilasensorista.Katon kytkennät ja verkon reititys
Kaapin kattoon on asennettu 3D-tulostettu muovilippa, jonka alle on sijoitettu patch-paneeli kaikille verkkolaitteille, HDMI-liitännälle sekä parille USB-portille MOS-käyttöjärjestelmää varten.Verkon fyysinen kytkentä ja reititys menee näin:
- Seinärasiaan tulee suoraan yksi RJ45-johto, joka menee patch-paneelin kautta reitittimen WAN-porttiin.
- Vastaavasti kaapista lähtee vain yksi RJ45-johto takaisin seinään, ja se menee suoraan työhuoneeseen.
- Nvidia Shield -mediasoitin
- HTPC-tietokone
- AVR-vahvistin
- LG-televisio
- PS5-konsoli
- Emma-kone
- Eteiseen menevä linja, jossa on yksi UniFi Flex Mini -kytkin laajentamassa verkkoa.
